Технические возможности
-
Длина гиба: до 3,2 м
-
Типы операций: одинарная и последовательная гибка, «короб» (несколько гибов), завальцовка кромки, отбортовка, отбивка рёбер жёсткости
-
Материалы: углеродистая сталь, нержавеющая сталь, алюминий (в пределах усилия пресса)
-
Инженерная подготовка: развертки, учёт припусков на гиб (BA/Bend Allowance, K-factor), проверочные образцы
-
Поверхность: бережная обработка, по запросу — защитная плёнка/прокладки на матрице
Точные предельные толщины зависят от усилия пресса, ширины матрицы V и радиуса пуансона. Под конкретную деталь подберём оснастку и подтвердим допустимую толщину/угол.
Что вы получаете
-
Точные углы и размеры без «перегиба» и «пружинения» — отклонения в пределах технологических допусков
-
Повторяемость партий за счёт ЧПУ и упоров
-
Чистую геометрию без вмятин и полос (используем подходящий инструмент и прокладки)
-
Готовность к сборке: маркировка, комплектование, упаковка
Качество и допуски
-
Угол: ориентир ±0,5–1,0° (зависит от материала/толщины/длины)
-
Линейные размеры по гибу: ориентир ±0,5–1,0 мм
-

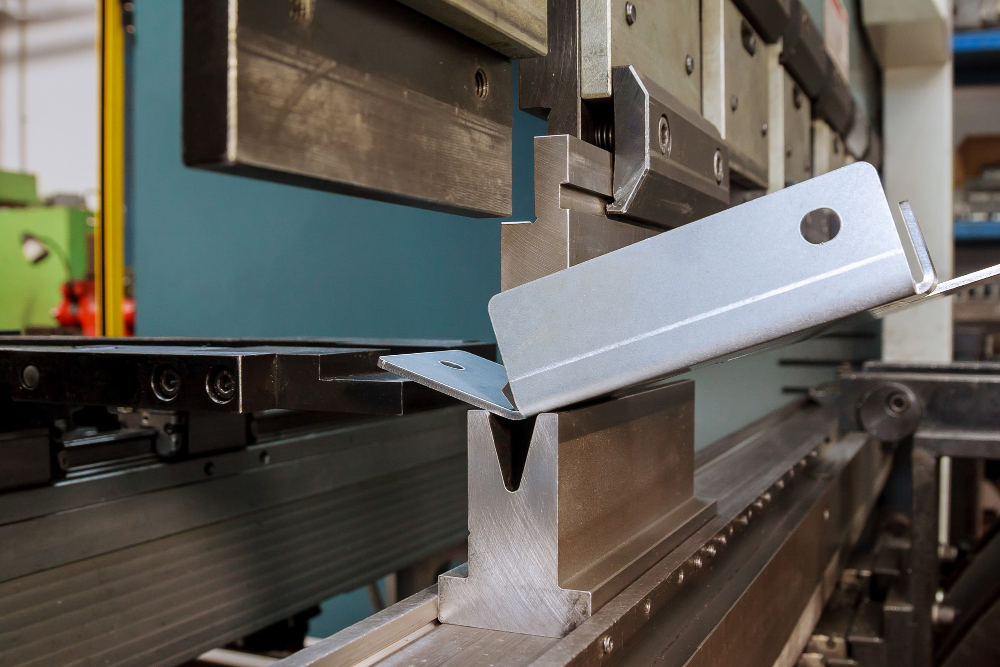

Радиус гиба: подбираем пуансон/матрицу под требуемый внутренний радиус; для воздухогиба обычно Ri ≈ 1,0–1,5×S (толщины)
Требования к чертежам и конструкторские правила
-
Минимальная дистанция отверстий/прорезей от линии гиба — обычно ≥ 1,5×S (уточняем по оснастке)
-
Разделение гибов и порядок операций — чтобы избежать коллизий и «закусывания»
-
Развертка: указывайте конечный угол/радиус; мы сами посчитаем припуски и K-factor под конкретный материал

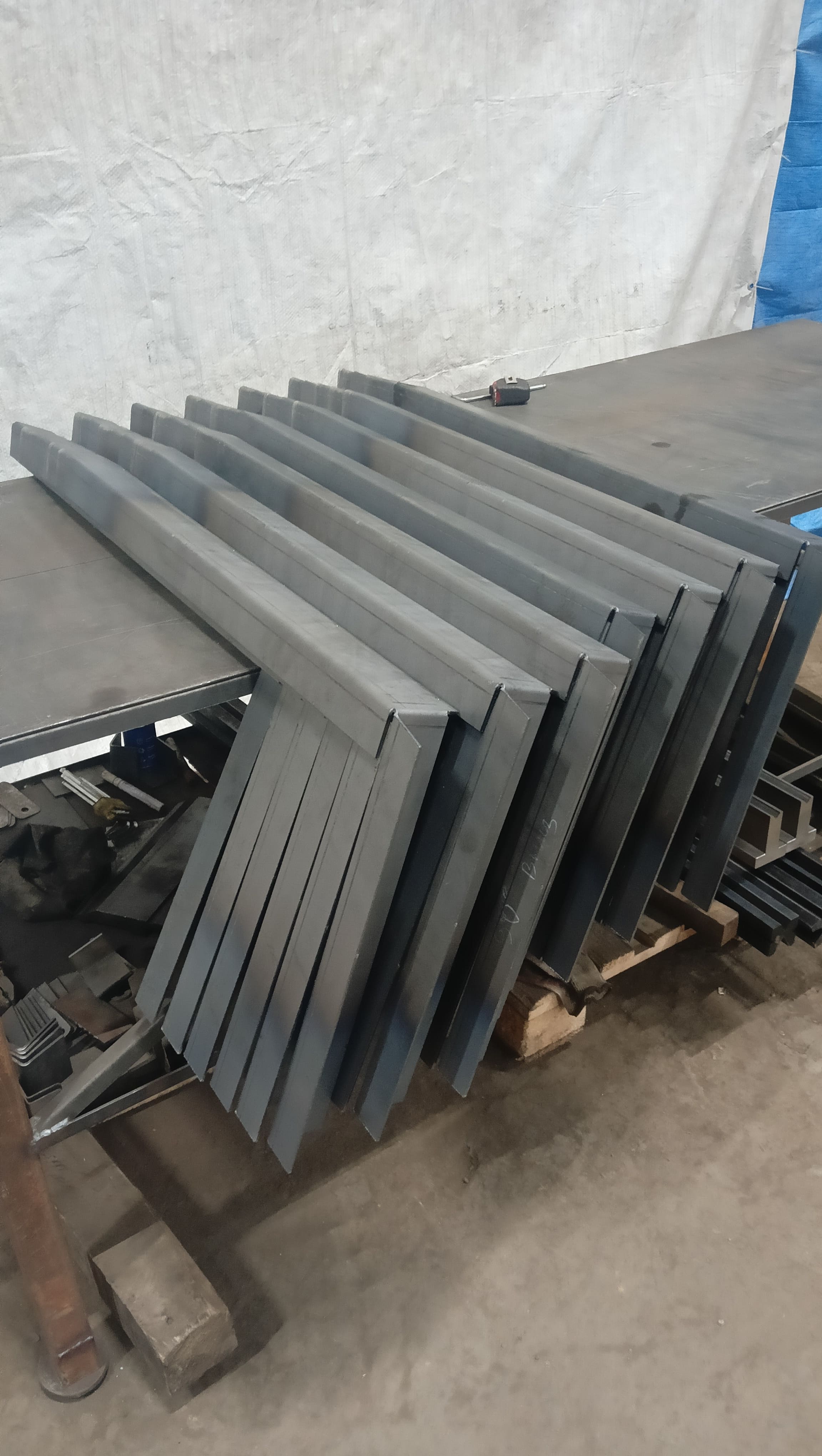

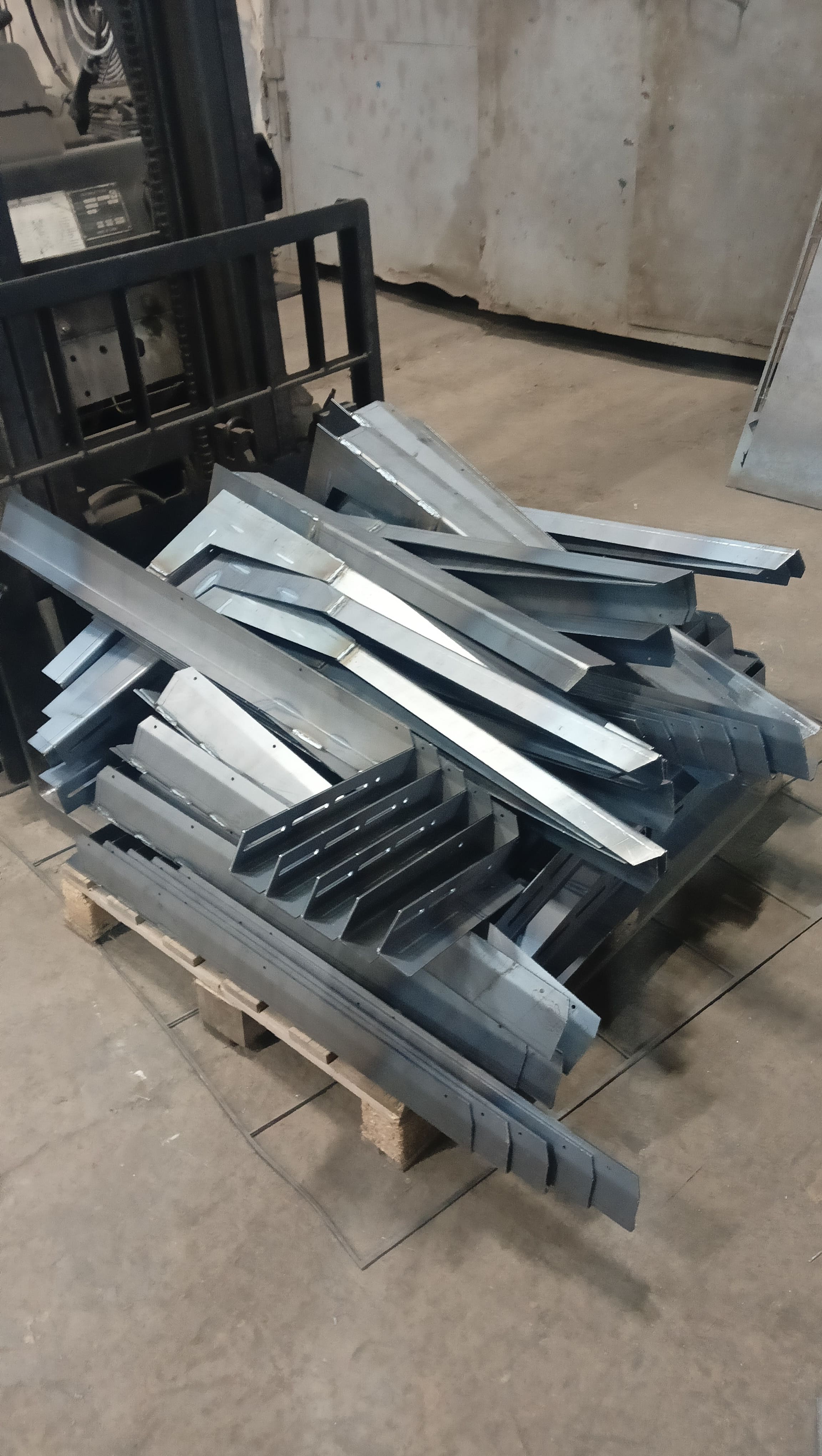

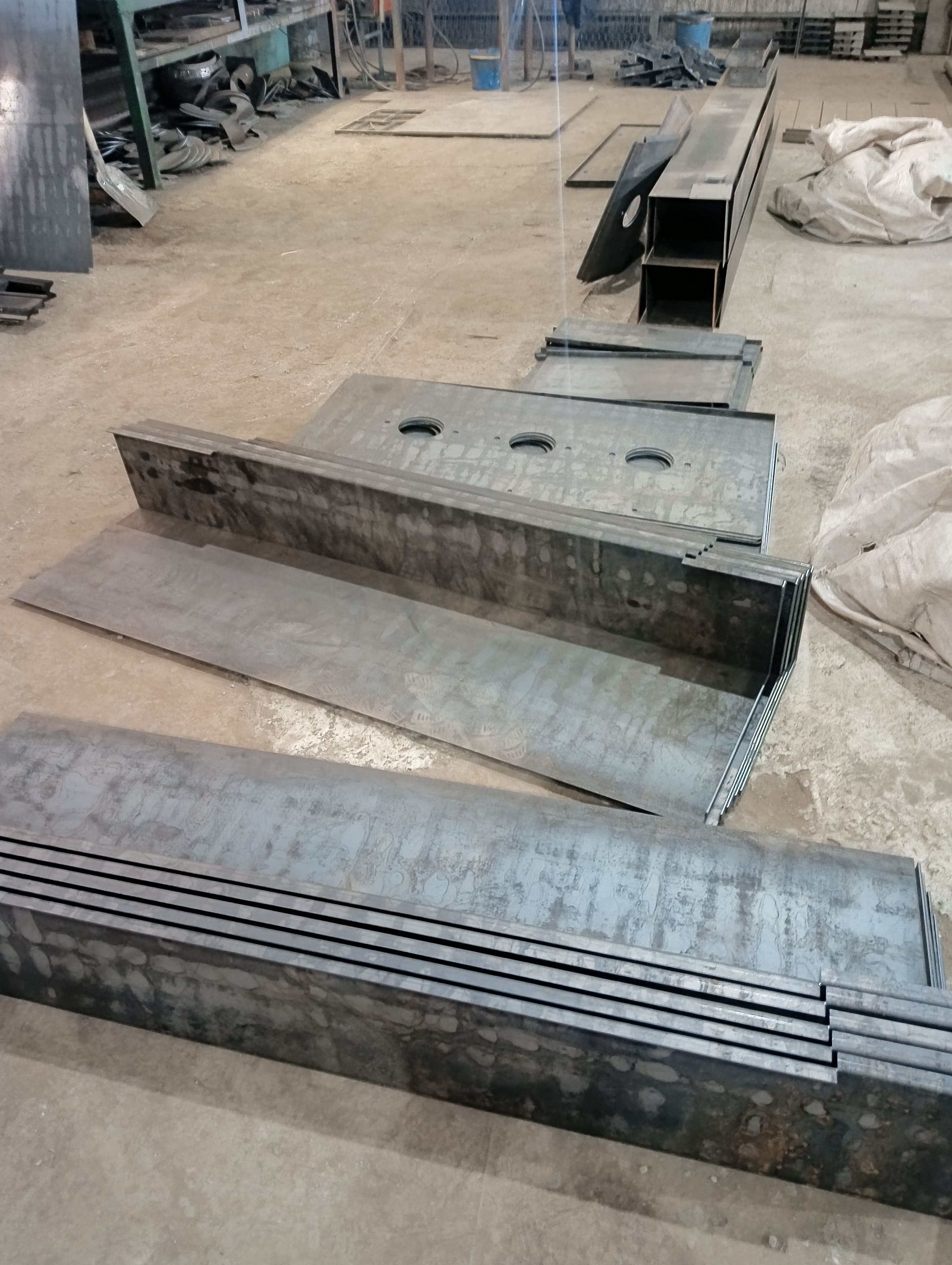

Примеры изделий
-

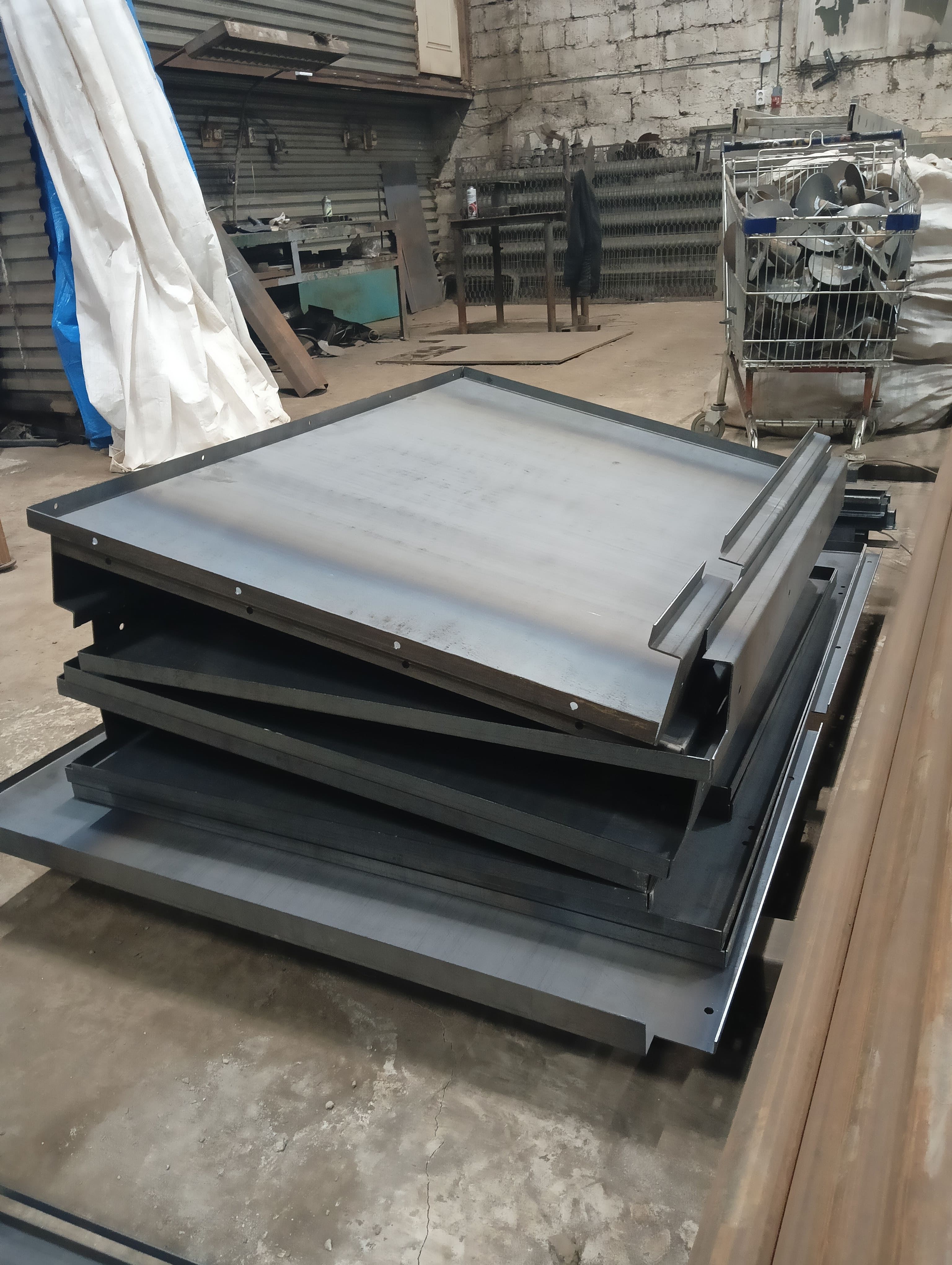

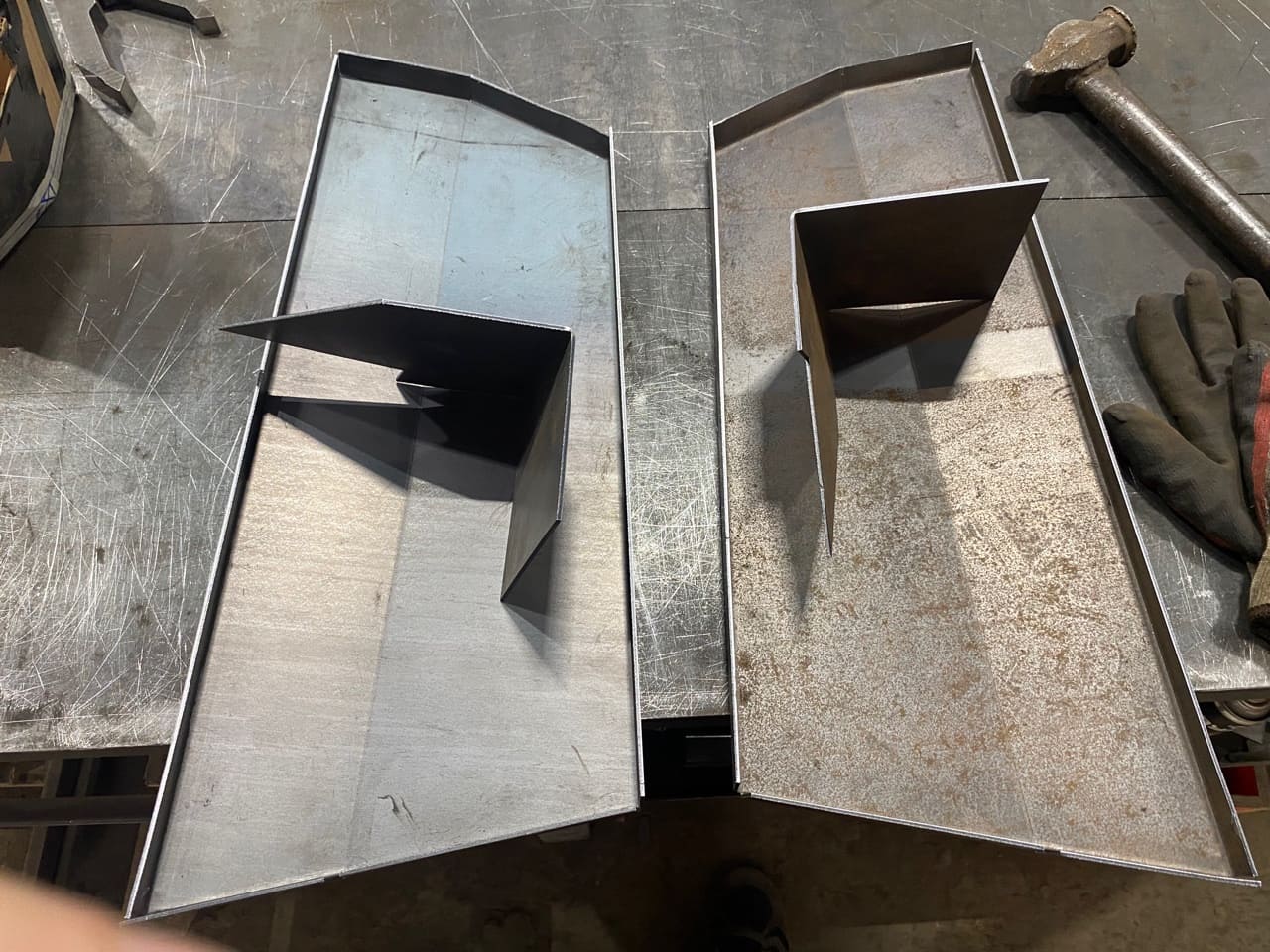

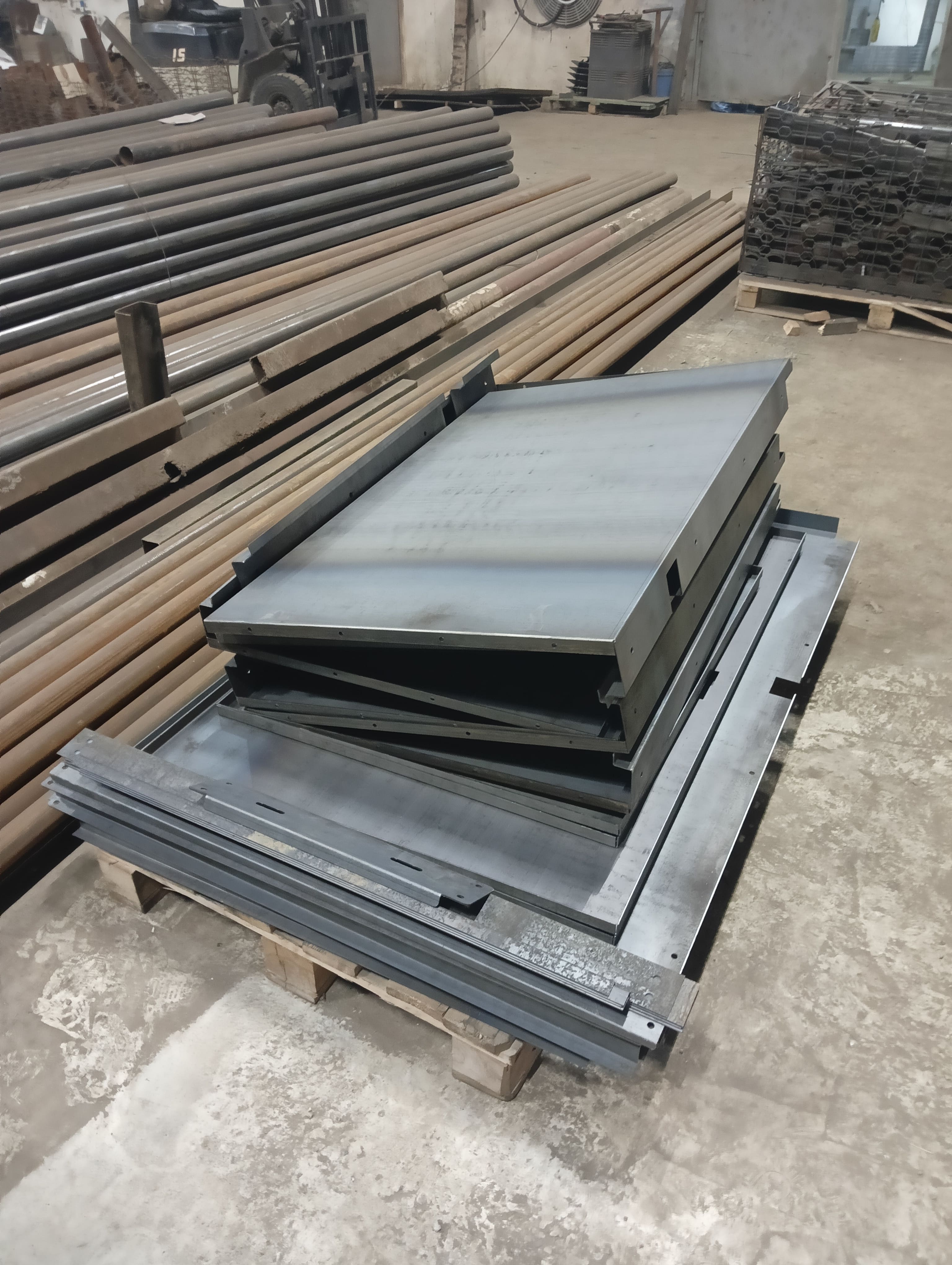

Короба, крышки, лотки, полки, кожухи
-

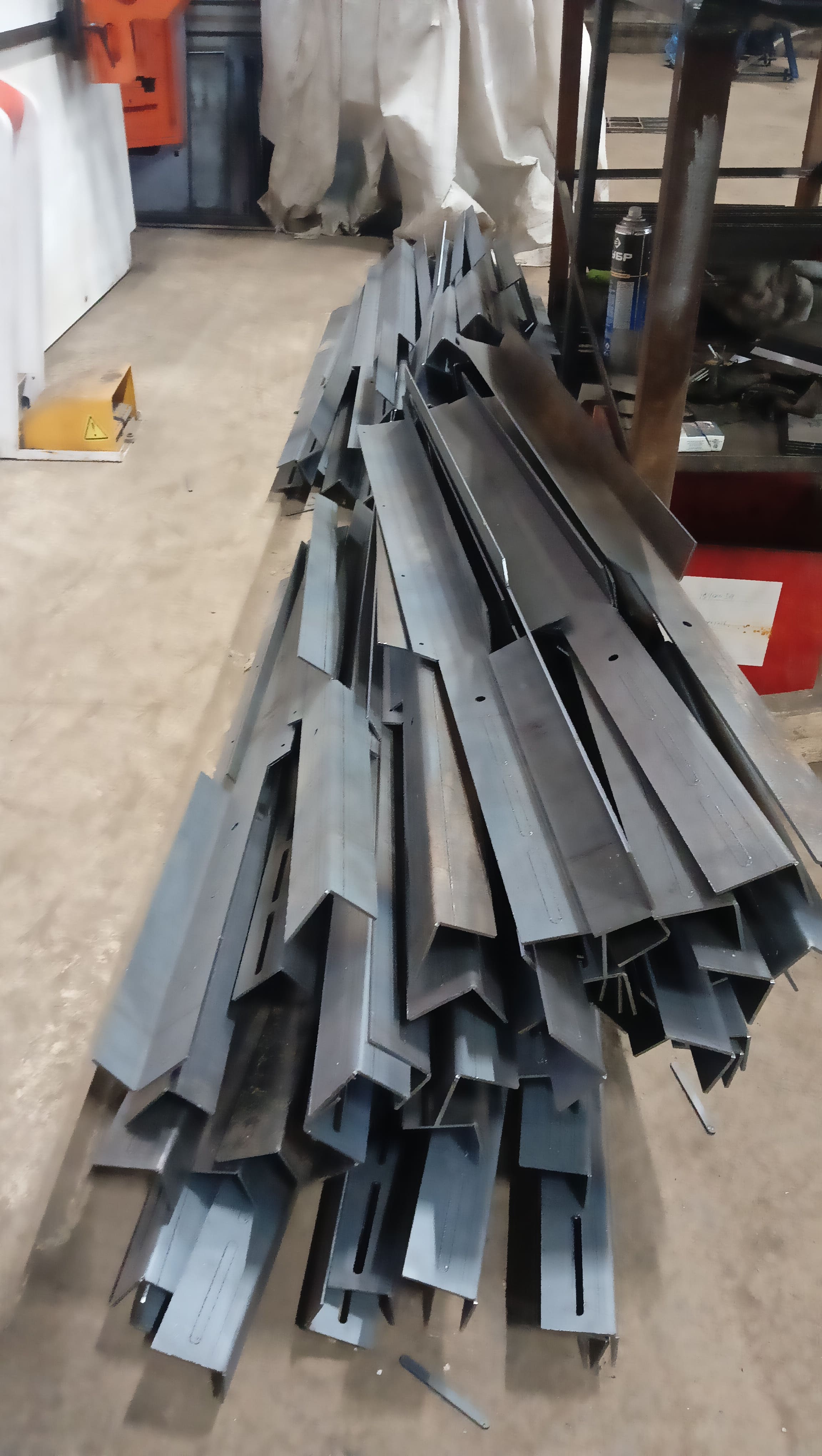

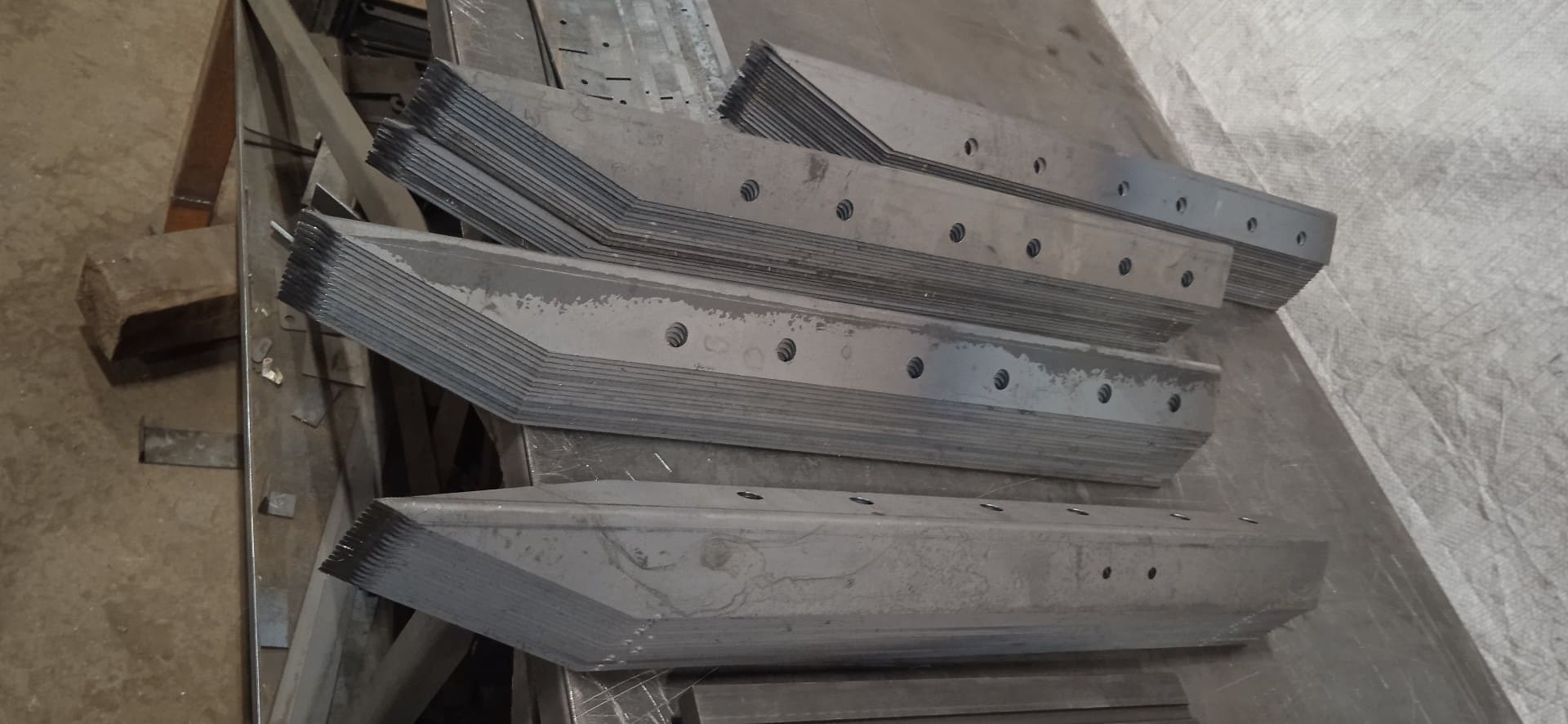

Кронштейны, уголки, усиливающие ребра
-

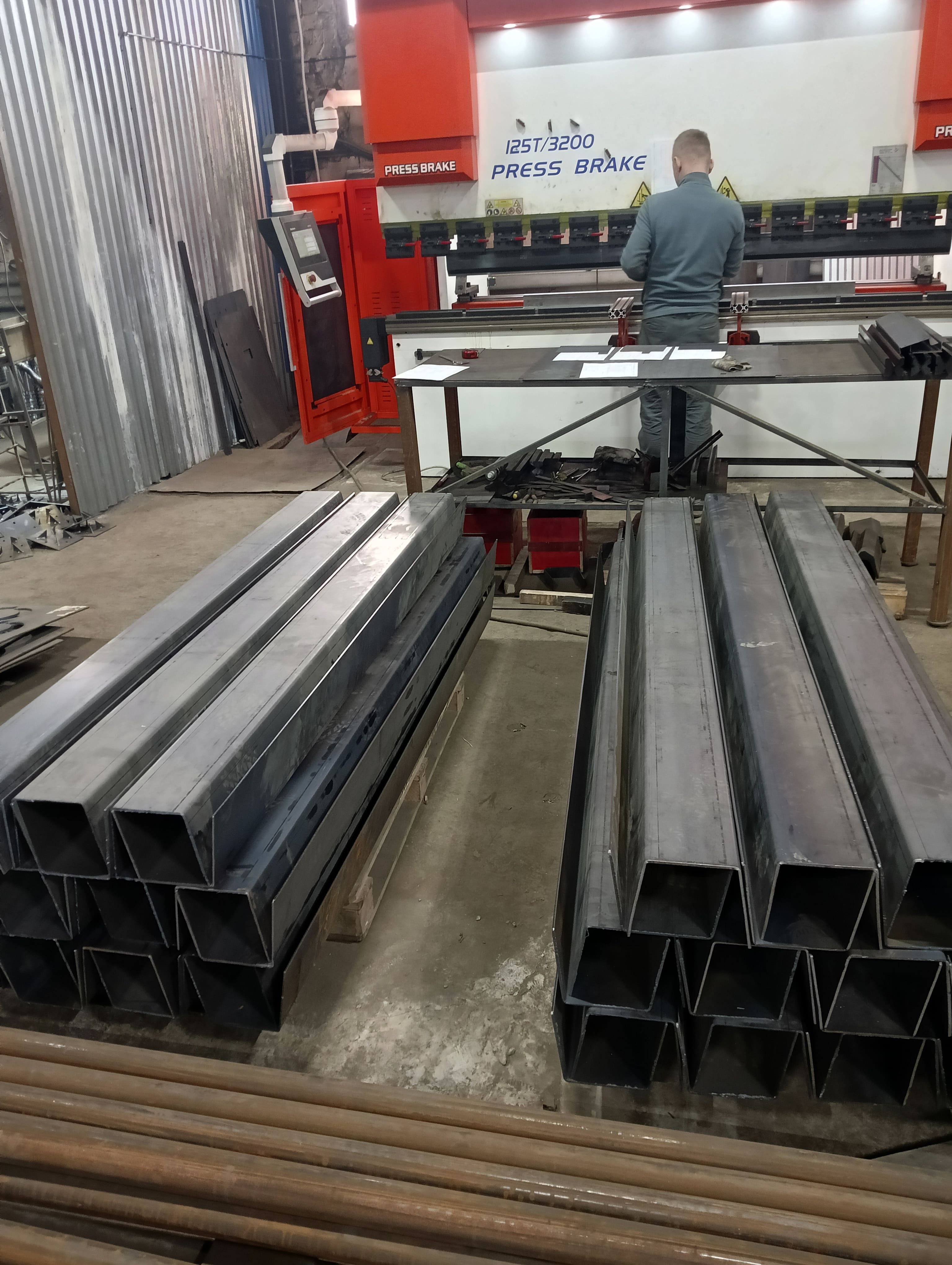

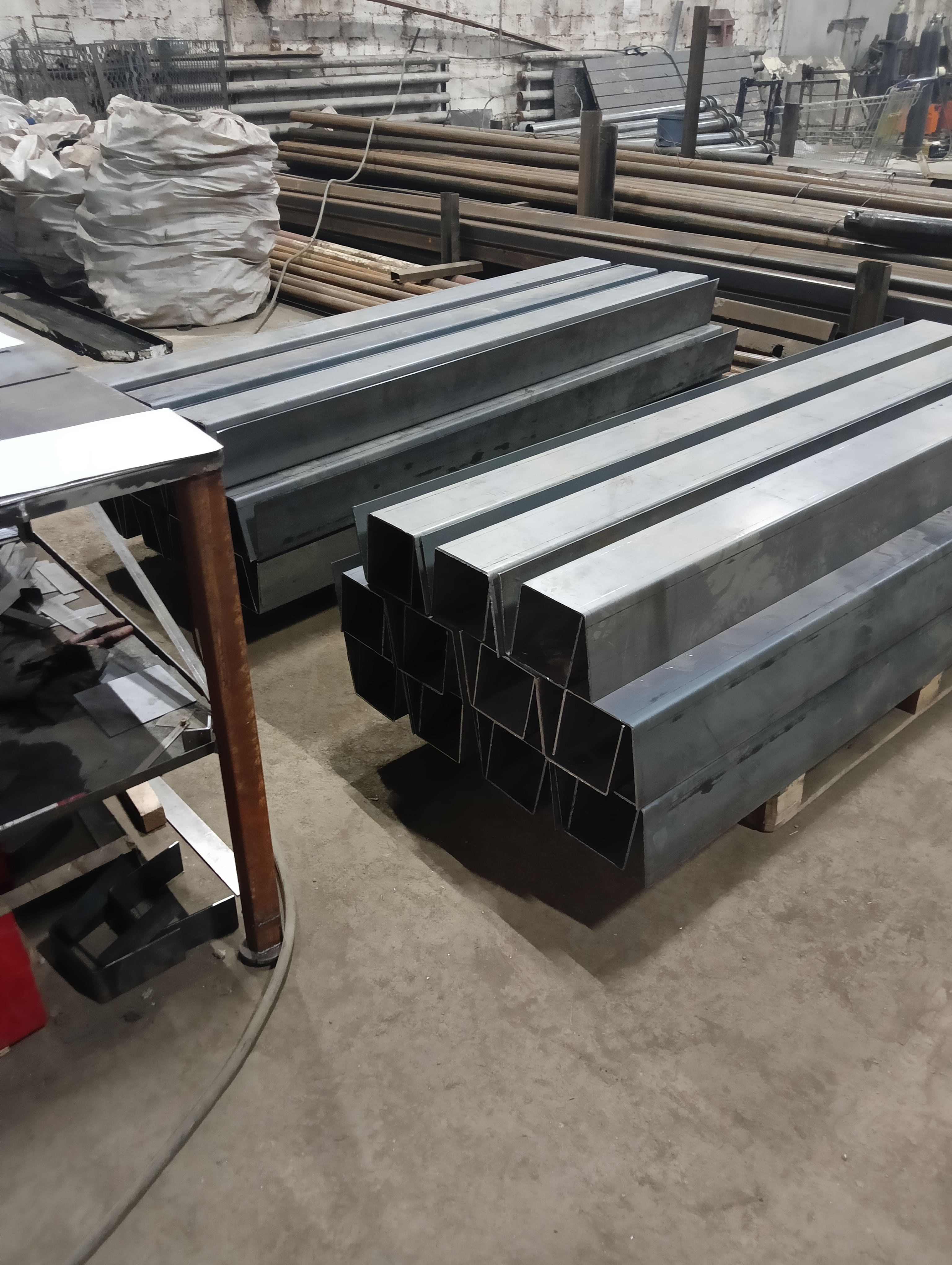

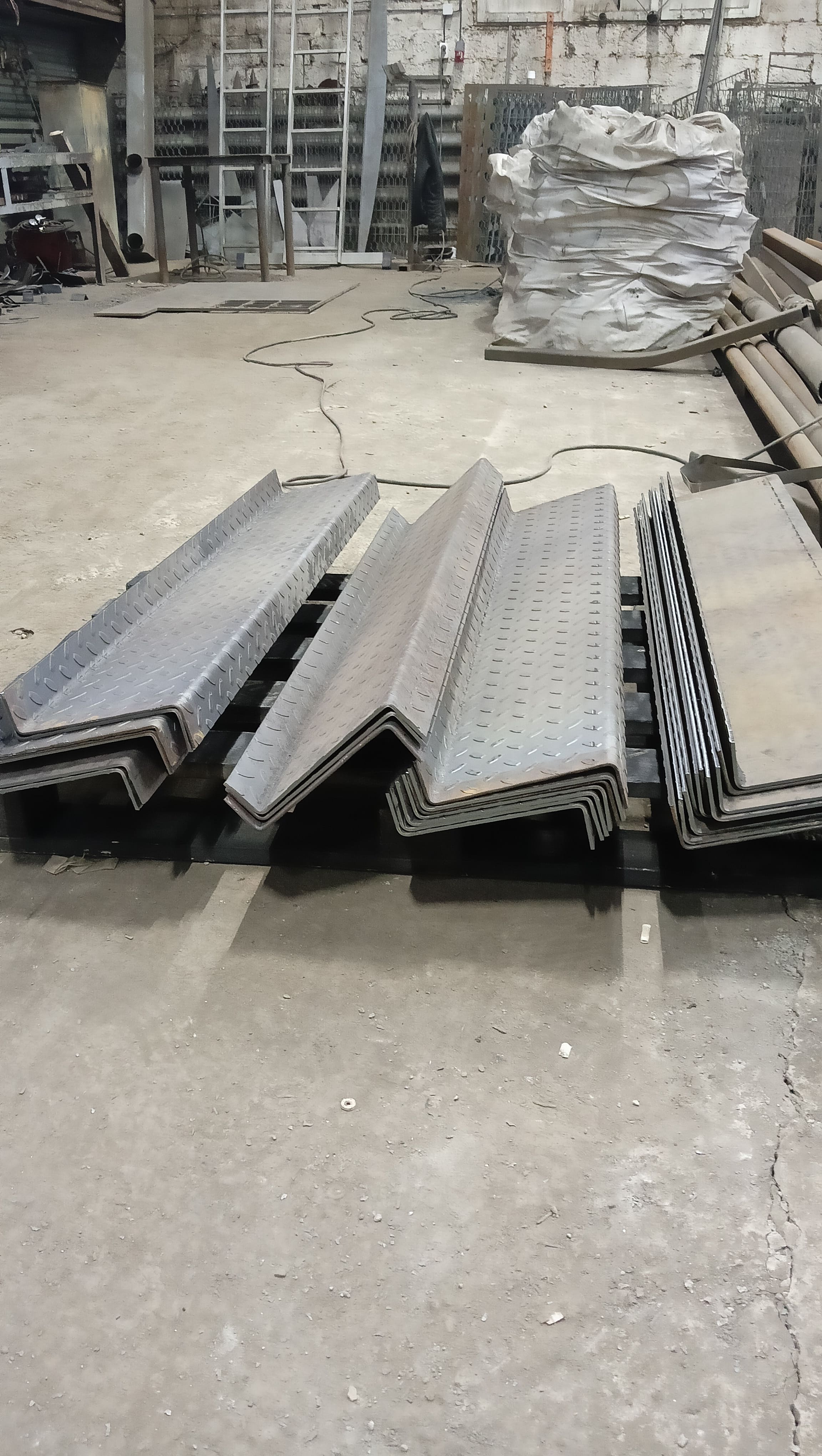

Площадки, педесталы, швеллер- и Z-образные профили
-

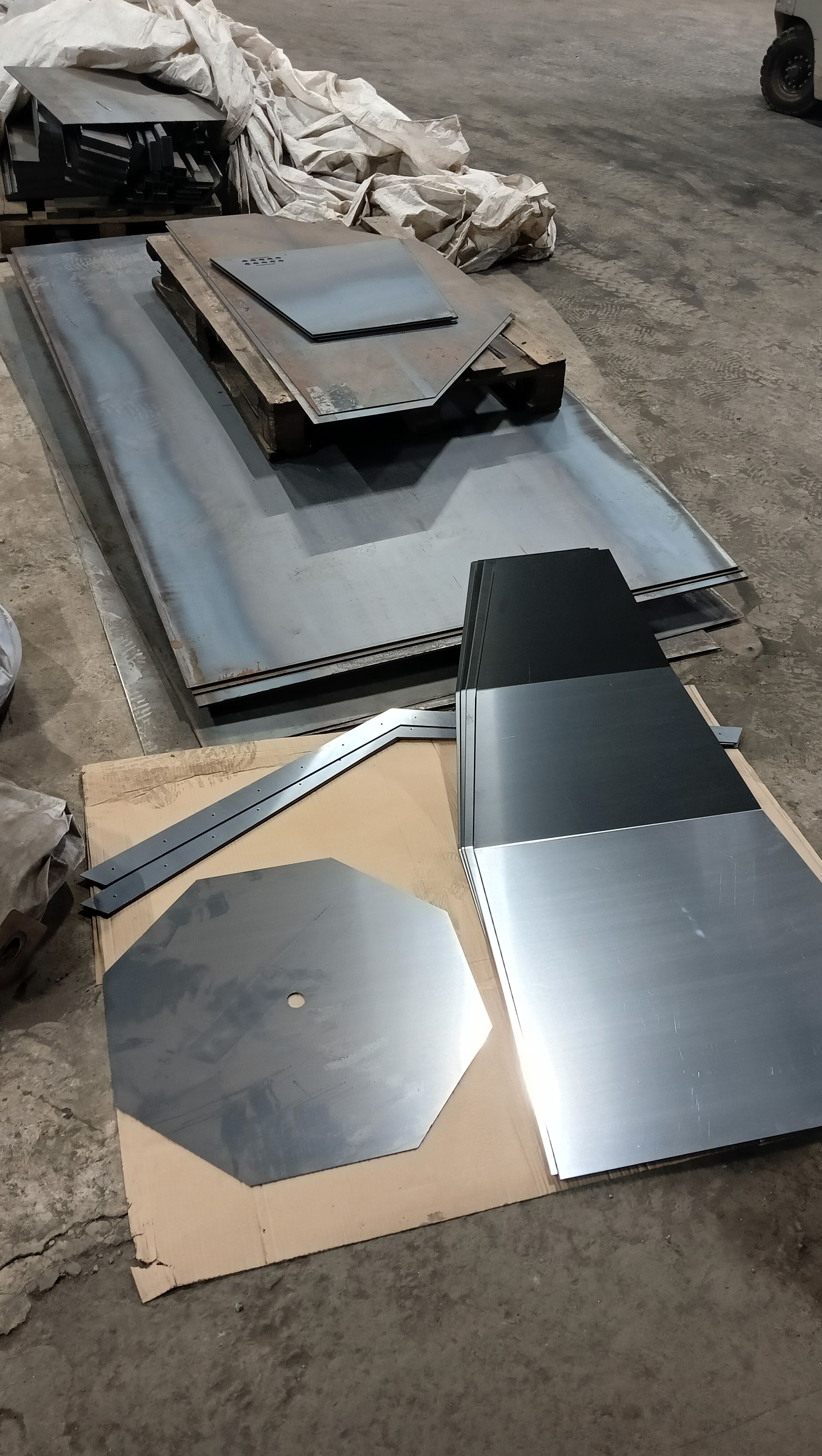

Нестандартные детали для металлоконструкций и корпусов
Как мы работаем
-
Заявка + файлы (чертеж/STEP/DXF/DWG, требования к углам/радиусам)
-
Технологическая подготовка: развертки, выбор оснастки, пробный образец при необходимости
-

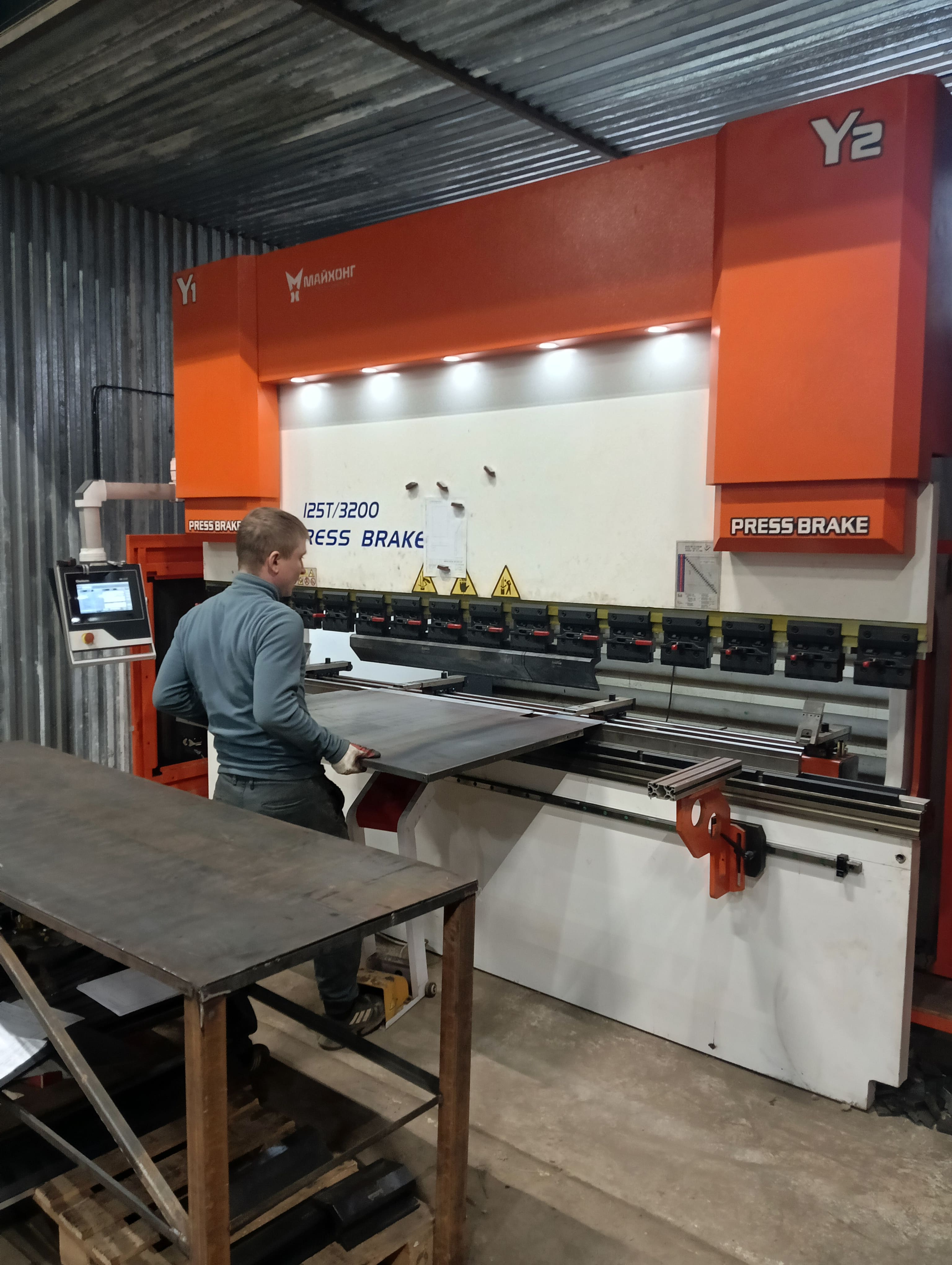

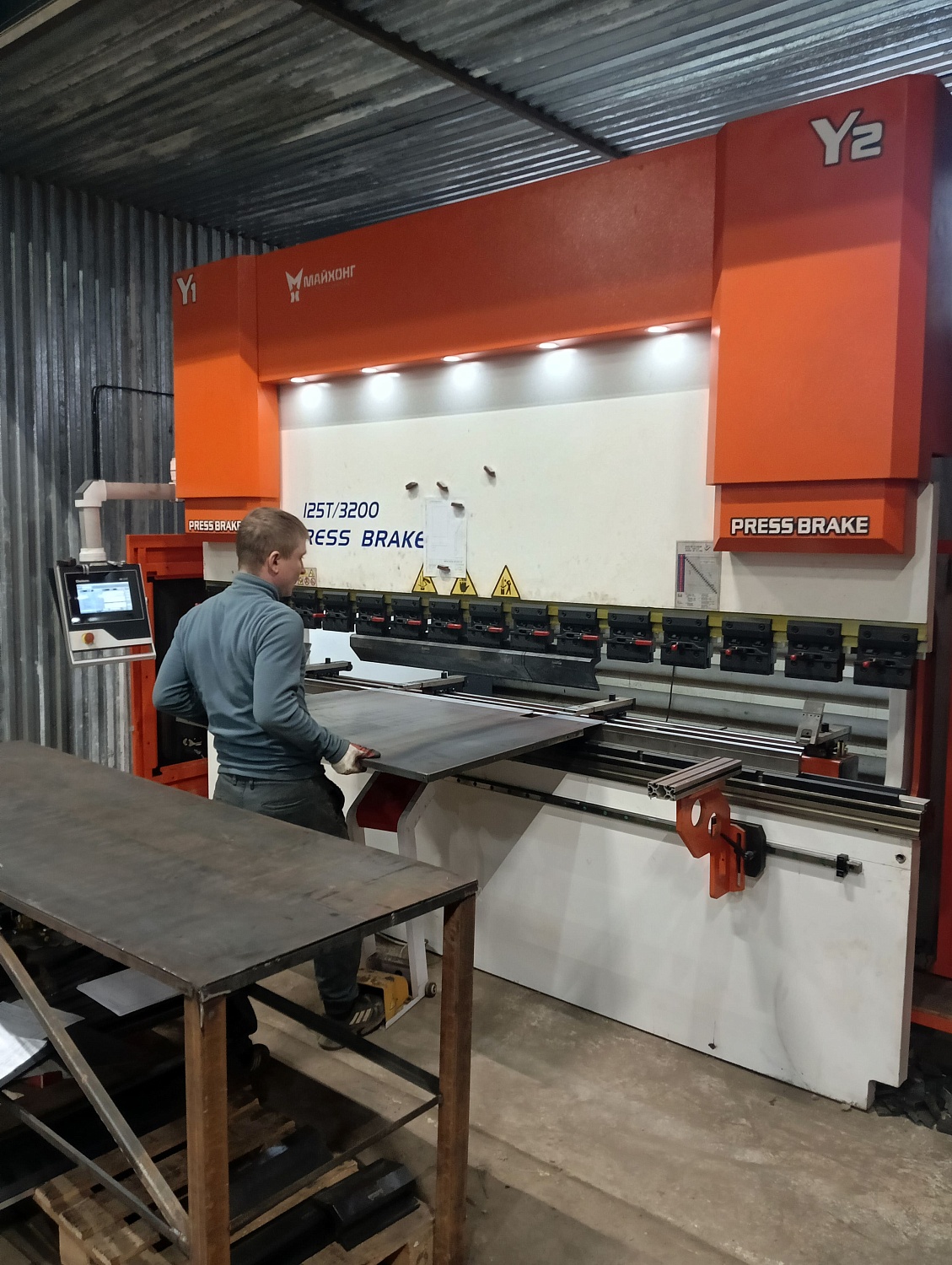

Производство: гибка на ЧПУ до 3,2 м, контроль углов/размеров
-
Доводка и логистика: маркировка, упаковка, самовывоз или доставка
Дополнительные операции (по запросу)
-
Лазерная/плазменная резка заготовок
-
Сверление/фаски, резьбовые вставки, заклёпки/клепальные гайки
-
Сварка узлов, подготовка под порошковую окраску
-
Пакетная маркировка и упаковка комплектов
